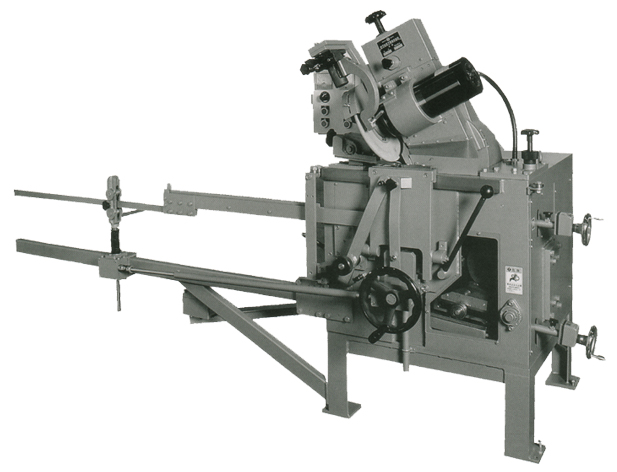

GX−8型 帯鋸自動目立機

本機の特徴
●鋸歯のピッチ変更は外部ハンドルによる操作で簡単に出来ます。
  機械を止めずに短時間で歯型の再現が出来ます。
●昇降カムと送りカムが一体化されていますので、特殊な歯型でもワンタッチカム交換で容易に出来ます。
●砥石昇降ガイドは直線運動軸受けです。高精度で耐久性に優れています。
●無段変速装置(インバータ)、クランプ装置(C)、ドレッシング装置(D)、砥石直結モーター(S)、
  補助鋸受け装置(H)が標準仕様になっています。


仕様
加工できる帯鋸寸法(mm) 幅   50 〜 205
ピッチ 22 〜  44
歯喉角 度   20 〜  35
送り速度 歯数/ 分 インバータ制御 〜     60
砥石の回転数 回転/ 分 インバータ制御 〜 2,500
使用出来る砥石寸法(mm) 外 径 255×厚 さ 16×穴 径 25.4
電動機 砥石用 0.75Kw−     1台
送り用 0.4Kwギャードモーター 1台
機械の寸法( mm) 幅(W)2,300×奥行き(D)1,000×高さ(H)1,350
機械の重量 450Kg
※本仕様、外観は予告なく変更することがあります。
